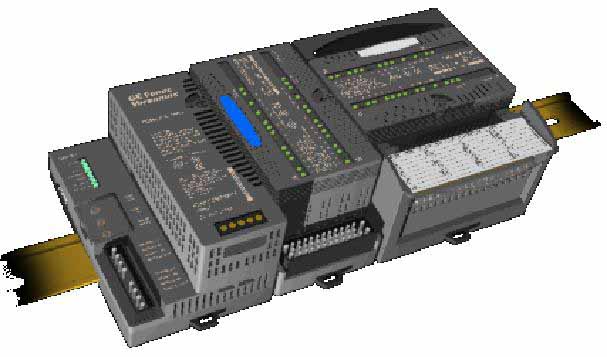

Контроллеры VersaMax

Новая система ввода/вывода VersaMax - универсальное, простое в использовании и доступное решение для современных открытых систем. VersaMax - единственное изделие, которое может использоваться как система ввода/вывода,как ПЛК и как система распределенного ввода /вывода с числом вводов/выводов до 256. Система ввода/вывода VersaMax обеспечивает обширное семейство модулей и вариантов сетевых интерфейсов, орасширяющее ваши возможности управления. Обладая прогрессивной диагностикой, горячим подключением компонентов и быстродействующей системой соединений, она способствует максимально сокращать время, уменьшает затраты на инжиниринг и обучение и радикально снижает затраты.

Установка

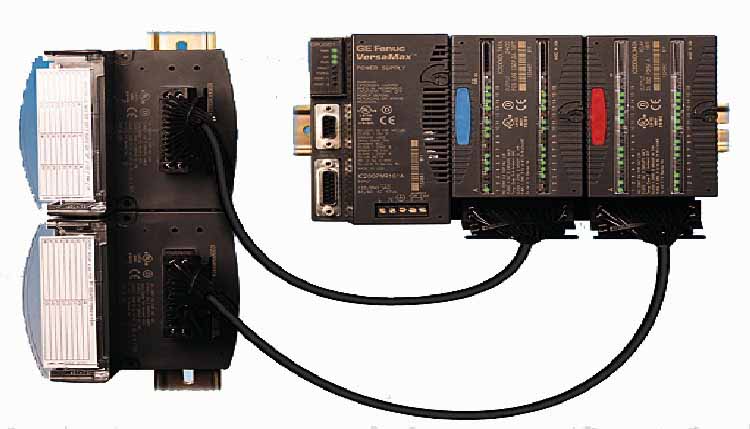

Сборка устройства VersaMax начинается с установки на DIN-рельс центрального процессора (CPU). Затем на него монтируется блок питания. Далее на DIN-рельс рядом с CPU устанавливается шасси для модулей ввода/вывода. Шасси соединяются друг с другом и с CPU при помощи встроенных разъемов. К одному CPU можно подключить до 8 шасси ввода/вывода.

Ассортимент модулей ввода/вывода позволяет рационально строить системы управления для разнообразных объектов. Изготавливаются модули дискретного ввода на 220В переменного тока - 16 каналов, 24В постоянного тока - 16 и 32 канала. Модули дискретного вывода выпускаются на 24В - 8 канальный с нагрузочной способностью 2А на канал, 16 и 32 канальные - 0.5 А на канал. Они имеют электронную защиту от короткого замыкания, что сокращает среднее время ремонта системы в целом (MTTR) по сравнению с использованием плавких предохранителей.Выпускаются также релейные модули дискретного вывода и комбинированные модули ввода/вывода. Состояние каналов дискретных модулей идентифицируется светодиодами. Среди аналоговых модулей выпускаются 4 канальные мдули для ввода сигналов от термометров сопротивления и 7 канальные для термопар, имеющие 16 разрядные АЦП. Для работы с термопарами выпускаются шасси с компенсацией температуры холодного спая.

Выполненное на современном уровне ЦПУ VersaMax обладает следующими чертами:

• 20 К памяти для программы пользователя
• Flash - память для хранения программ
• Батарейка резервного питания для программы, данных и часов
• Переключатель RUN/STOP
• Поддержка операций с плавающей точкой
• Встроенный порты RS - 232 и RS -485
• Расширенная индикация состояния светодиодами на передней панели
• Производительность 1.8 мс/к

ЦПУ выполняет все операции, требуемые для управления промышленным объектом - действия дискретной логики, арифметические операции и вычисление математических функций с поддержкой плавающей точки, PID - регулирование. ЦПУ VersaMax при использовании встроенных портов является Slave-устройством. Оно работает по протоколам SNP И Modbus RTU. Хранящиеся в ЦПУ программа и данные имеют 4 уровня доступа, каждому из которых можно задать отдельный пароль. Это обеспечивает гибкую и эффективную защиту системы от неквалифицированного вмешательства.

Коммуникационные модули

Как универсальная система ввода/вывода, VersaMax можно подключить к контроллерам других типов, включая ПЛК, системы сбора данных и системы управления на основе пероснальных компьютеров, посредством DeviceNet, Profibus-DP, и шины Genius. Кроме того, она полностью поддерживает систему управления Cimplicity на основе ПК с ее мощностью и открытой архитектурой.

Для программирования контроллеров VersaMax исппользуется пакет VersaPro. Это современная система, работающая в среде Windows 95/98/NT. Пользователю предоставляется возвожность писать программу в представлении релейно-контактной логики, как в Logicmaster - системе для программирования PLC GE Fanuc, в текстовой форме в виде списка команд и в виде блок-схемы.Пользователю программы VersaPro предоставляется богатый сервис.Так, в справочную систему (Help)VersaPro наряду с обычными описаниями программы приведены справочные данные о выпускаемых модулях, что позволяет сэкономить значительный объем рабочего времени. при конфигурировании системы автоматически подсчитывается потребляемая от блоков питания мощность, что обеспечивает возможность быстро подобрать комплектацию станции VersaMax. Кроме VersaMax, система VersaPro поддерживает пограммирование контроллеров GE Fanuc Series 90-30 и Series 90-70. Таким образом, можно иметь единый имнструмент разработчика как для давно выпускаемых PLC, так и для нового продукта. VersaMax может импортировать программы написанные на Logicmaster. Для пользователей, уже имеющих лицензионный Logicmaster 90-30, возможен Upgrade до VersaPro.
