Genius & Field Control - средства для построения распределенных АСУТП

В настоящее время большинство АСУТП являются распределенными. Как правило, при разработке АСУТП в масштабах поизводдства используются промышленные сети, отличающиеся высокой надежностью передачи данных. GE Fanuc для решения  подобных задач разработана сеть Genius и модули Genius & Field Control. Сеть предназначена для объединения в законченную систему контроллеров GE Fanuc серий 90-70 и 90-30, удаленной периферии Genius и Field Control. Возможно подключение к указанной сети операторских станций, для этого GE Fanuc выпускает соответствующие сетевые платы (PCIM - Personal Computer Interface Module). Scada-система Cimplicity HMI, наряду с другими вариантами, поддерживает связь компьютера с контроллерами по Genius. К одной шине Genius может быть подключено до 32 устройств.В состав одного ПЛК может быть включено несколько контроллеров шины, каждый из которых поддерживает отдельный сегмент сети. В сети Genius поддерживается обмен данными между контроллерами при помощи Global Data и Datagram. Один контроллер шины обеспечивает передачу до 128 байт Global Data и прием Global Data в объеме до 128 байт от каждого из узлов.Прием /передача Datagram происходит под управлением программы пользователя.Размер одной Datagram может быть до 128 байт. Используя несколько Datagram, можно передавать неограниченный объем информации.Возможно совместное использование Global Data и Datagram. Для включения в состав сети Genius операторской станции  на основе персонального компьютера выпускаются сетевые платы PCIM-card.С их помощью реализуется доступ из SCADA-системы Cimplicity HMI к переменным контроллера, а теакже обмен данными по Global Data при помощи Datagram.Связь при помощи PCIM-card поддерживается рядом третьих фирм - поставщиков SCADA - программного обеспечения.

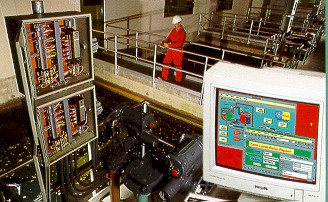

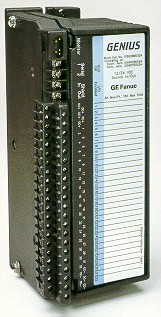

Genius

В номенклатуру входят модули ввода/вывода аналоговых и дискретных сигналов, сигналов от термопар и термометров сопротивления, высокоскоростной счетчик, модули контроля за энергосбережением, модуль сканнера удаленного ввода/вывода и ряд других модулей. Данные устройства при помощи сети Genius интегрируются в единую систему с PLC GE Fanuc. Программа ЦПУ ПЛК работаетс каналами модулей Genius так же, как и с каналами модулей ввода/вывода ПЛК.

Конструктивно устройство Genius представляет собой сборку из двух составляющих - шасси и электронного блока. Клеммы для подключения кабеля Genius, проводов от датчиков и исполнительных элементов и питания  входят в состав шасси. Коммуникационный процессор и система ввода/вывода образует электронный блок. Такое решение позволяет, в случае необходимости, быстро заменить электронный блок  без перемонтажа кабелей. конфигурация устройства хранится в шасси, после замены электронного блока повторная конфигурация не требуется.

Field Control

Семейство Field Control работает с аналоговыми сигналами и дискретными сигналами, сигналами от термопар и термометров сопротивления. Устройство Field Control состоит из нескольких модулей. Интеграцию устройства в сеть Genius обеспечивает модуль связи (BIU-Bus Interface Unit), состоящий из шасси и электронного блока. Модули ввода/вывода устанавливаются в универсальные шасси ввода/вывода. На одно шасси ввода/вывода можно установить два модуля. Монтаж BIU и шасси осуществляется на DIN - рейку. Наряду с BIU, предназначенными для связи по сети Genius с контроллерами GE Fanuc, выпускаютсся BIU для работы в сети Profibus, что позволяет включать модули ввода/вывода Field Control в состав АСУТП на базе контроллеров третьих фирм. Для конфигурирования и диагностикивходящей в состав сети Genius удаленной периферии Genius и Field Control применяется портативный монитор (ННМ). Подключив его к одному из указанных устройств сети, можно отконфигурировать все ее составляющие. Питание ННМ осуществляется как от адаптера сети 220В, так и от встроенной аккумуляторной батареи.
