Chandler Dew Point Tester Bureau of Mines

Измеритель температуры точки росы (Горного Комитета) фирмы Chandler

- Это инструмент прямого измерения содержания влаги в любом газе.
- Долговечный портативный прибор, обеспечивающий повторяемость результатов не хуже 0,1 С. Представительность результатов обеспечивается за счет проведения замеров при рабочем давлении газа. Прибор часто используется для проверки показаний электронных приборов.
- Удобен в эксплуатации и прост в обслуживании. Поскольку используется принцип прямого измерения, прибор не требует калибровки.
- Это прибор с охлаждаемым зеркалом, принцип действия которого основан на достижении условий, соответствующих точке росы как физическому параметру по определению. Когда газ охлаждается, не имея контакта с жидкостью, содержание влаги в нем остается неизменным, но относительная влажность увеличивается, пока не достигнет 100%, и влага не начнет конденсироваться. Температура в этот момент называется температурой точки росы.

Основу измерителя точки росы Chandler Bureau of Mines составляет маленькая камера высокого давления, в которую поступает анализируемый газ. На одном краю камеры находится полированное зеркало, на другом - иллюминатор. Оператор при помощи вентиля управляет подачей хладагента (расширяющегося газа из баллона), охлаждая полированное зеркало, пока не будет виден конденсат на нем. Затем температура и давление записываются и отмечаются на графике, чтобы определить содержание воды в пробе газа. Аналогично можно определить точку росы по углеводородам.

Применения:
Природный газ - Прибор спроектирован так, чтобы достичь высокой точности в неблагоприятных условиях, часто встречающихся в газовой промышленности. Выпускается специальная модель для использования на морских платформах
Сернистые газы - При изготовлении прибора использованы материалы, стойкие к коррозии в присутствии сероводорода
Промышленные газы - Прибор идеально подходит для измерения точки росы сжатого воздуха, азота, кислорода, водорода, аргона и других поставляемых в баллонах газов.
Печи - Прибор прост в использовании и обеспечивает достоверные точные измерения. В этой области он используется многие годы.

Основные особенности:
- Соответствует нормам ASTM D1142.
- Удачное сочетание портативности, долговечности и простоты в использовании.
- Не требует калибровки.
- Не имеет элементов, подверженных загрязнению.
- Прост в работе и обслуживании.

Варианты исполнения:
Диапазоны давлений: Выпускаются модели для диапазонов 1000, 3000 и 5000 psig (7, 20, 8, 34,6 МПа)
Способы охлаждения:
Обычное. Хладагенты пропан (-29 С), или двуокись углерода (-62 С). Схема охлаждения оптимальная для обеспечения равномерности температуры, для лучшего контроля и точного измерения.
Быстрое. Используются те же газы - хладагенты, но направляются по прямой схеме: на заднюю стенку полированного зеркала. Достигается ускоренная реакция, но есть риск увеличения погрешности за счет регистрации точки росы до того, как все компоненты достигнут теплового равновесия.
Жидким азотом. Используется погружной стержень и сосуд Дьюара, содержащий жидкий азот. Применяется для низких температур точки росы (до -129 С).

Термометры:
Предлагается обширный выбор термометров. Термометры заполнены биологически разлагаемой жидкостью, что устраняет проблемы безопасности, связанные с использованием ртути.

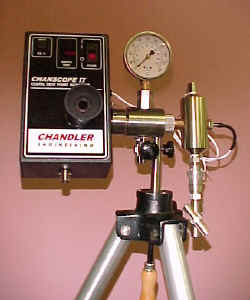

Цифровой индикатор. Версия ChanScope обеспечивает подсветку и увеличение участка конденсации с цифровым отсчетом непосредственно в поле зрения оператора с оцифровкой в десятых долях градуса. Эта модель использует точный платиновый термометр сопротивления и светодиодный индикатор, предоставляя оператору мгновенную обратную связь во время измерений.

Спецификация
Масса: 11 кг
Габаритные размеры: 355х200х406 мм
Точность: ±0,1 С
Диапазон температур: от -129 С до +93 С
Рабочее давление: до 5000 psig (34,6 МПа)
Соединения: Подвод и отвод анализируемого газа 1/8" NPT, хладагент - патрубок 1/4"
Питание: (Только версия ChanScope) аккумуляторные батареи, зарядное устройство с питанием ~115 В или ~220 В в комплекте.
Дополнительно поставляются:
№ 13-0054 Гликолевый фильтр. Для очистки анализируемого газа от паров гликоля. Особенно полезен, если температура конденсации гликоля выше, чем точка росы по воде. Может быть включен в первоначальный комплект или добавлен позже.
№ Р-0535 Треножник. Специальная легкая и долговечная, полностью алюминиевая конструкция. Двухсекционные стойки, длина в развернутом положении 1,4 м. Используется в качестве подставки для измерителя точки росы.
№ Р-0536 Баллон для пропана. 20-фунтовый баллон с клапаном. Примечание: баллон поставляется пустым.
№ 13-0277 Баллон 20 кубических футов, заполненный двуокисью углерода для охлаждения и заваренный. Укомплектован клапаном и соединительной арматурой. Соединение 1/4" NPT Male.

Имеется инструкция по пользованию на русском языке.
