Контроллеры GE Fanuc Series 90-30

Контроллер имеет модульную структуру, что позволяет гибко подбирать конфигурацию из потребностей каждого отдельного заказчика. GE Fanuc Series 90-30 имеет в своем составе свыше 14 моделей процессора, более 100 моделей модулей ввода-вывода, коммуникационных модулей, программируемых сопроцессорных модулей и специализированных.

Установка

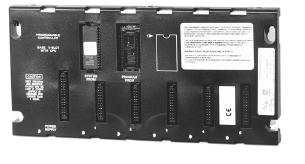

Модули 90-30 устанавливаются на базовую плату. Базовая плата крепится к монтажной панели шкафа 4 винтами. ПЛК 90-30 спроектированы так, что для их снятия/установки не требуется никакого инструмента. Существуют базовые платы, интегрированные с центральным процессором. В этом случае все слоты могут использоваться для модулей ввода/вывода.

Коммуникационные модули

Контроллеры Series 90-30 поддерживают связь Ethernet, Genius, SNP и RTU. Ethernet TCP/IP- обеспечивает передачу данных между ПЛК и станциями оператрора, поддерживает одновременно обмен данными с несколькими устройствами, обеспечивает программирование ПЛК по сети. Контроллер шины Genius-интеллектуальный модуль, позволяющий передавать данные между контроллерами Series 90-30, Series 90-70 и другими устройствами. Обеспечивает взаимодействие ЦПУ с модулями ввода/вывода по полевой шине. Модуль программируемого сопроцессора имеет два последовательных порта с различными встроенными протоколами такими как SNP/SNPX (Master/Slave), CCM и Modbus RTU. Модуль свободно программируется на языках "Mega Basic" и "С".

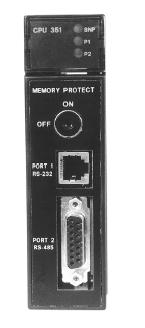

ЦПУ

Основные характеристики ЦПУ 90-30

• 4 уровня защиты программ с помощью паролей

• Структурное программирование

• Диагностик модулей ввода/вывода и самодиагностика

• Математика с плавающей точкой

• PID регулирование

• Программный блок перемещения, массивы

• Косвенная адресация

• Расширенная поддержка модулей управления температурой, движением, сети Ethernet, сетевых модулей и других.


Модули ввода/вывода

Насчитывается свыше 100 наименований модулей ввода/вывода. Это модули позиционирования, высокоскоростные счетчики, модули ввода сигналов от термопар и термометров сопротивления. Series 90-30 предлагает на выбор 32 дискретных модуля ввода/вывода, 17 аналоговых модуля ввода/вывода и широкий ассортимент специализированных модулей.

• Высокоскоростной счетчик

• Модуль управления температурой

• Модуль управления сервоприводами

• Модуль ввода от термометров сопротивления

• Модуль ввода от термопар


Программное обеспечение

Для создания прикладных программ и конфигурирования системы GE Fanuc предлагает программное обеспечение Logicmaster, VersaPro и Cimplicity. Возможно программирование на "SFC" и "С".

Открытая архитектура

GE Fanuc тесно сотрудничает с независимыми производителями периферийных устройств, что позволяет в полной мере охватить все прикладные задачи, используя контроллеры Series 90-30. Поддерживаются сети

• Profibus-DP(Master&Slave)

• Interbus-S(Slave)

• World FIP(Master&Slave)

• LonWorks(Master)

• DeviceNet(Master)

• SDS(Master)

• CAN Open(Master)

• Modbus RTU(Master&Slave)
