Измерение массового расхода нефти и нефтепродуктов (жидкости)

Для измерений массового расхода нефти и нефтепродуктов фирма Barton предлагает измерительный комплекс на базе вычислителя Flow Computer модель 405LR, температурного сенсора (RTD) и турбинного расходомера Barton.

Массовый расход вычисляется как произведение объемного расхода и плотности. Информация об объемном расходе жидкости поступает от турбинного расходомера (повторяемость ±0.02 %, нелинейность ±0.25 %). Плотность жидкости определяется путем измерения ее температуры с последующим пересчетом по заданной зависимости. Кривая зависимости плотности от температуры для жидкости задается с помощью пяти точек. В качестве температурного сенсора используется термометр сопротивления Pt100 (точность ±0.1 °С).

Предусматривается также возможность расчета приведенного объема (15 °С) для нефти и нефтепродуктов. Необходимые таблицы и уравнения, соответствующие стандартам API/ASTM как для метрических, так и для американских единиц встроены в вычислитель для следующих жидкостей:

Следует подчеркнуть, что упомянутые выше таблицы приняты Международной Организацией по Стандартизации в качестве Международного стандарта.

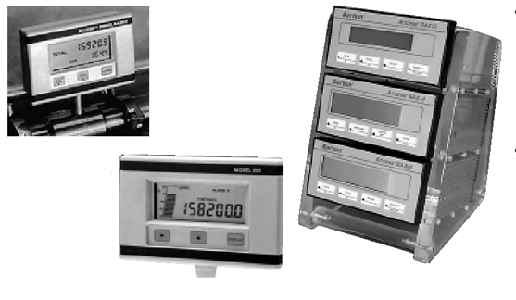

Вычислитель имеет жидкокристаллический дисплей и четыре функциональных клавиши. На дисплее в зависимости от выбранного режима могут высвечиваться текущее значение расхода, суммарное значение, приведенный расход, температура, плотность. Дополнительно вычислитель имеет импульсный выход, токовый выход 4-20 мА, два релейных выхода и порт для связи с компьютером или подключения принтера для печати квитанций. Питание вычислителя - 14-28 В постоянного тока или 110-220 В переменного тока. Выпускаются вычислители в обычном исполнении, в корпусе IP65 или взрывонепроницаемом корпусе.

Основные характеристики турбинных расходомеров Barton:
Повторяемость ±0.02 %
Нелинейность ±0.25 %
Измеряемые расходы 0.057...9630 м?/час
Диапазон 16:1
Допустимое рабочее давление 34 МПа (до 69 МПа)
Диапазон рабочих температур -268...+232 °С (до 454 °С)
Диаметр трубы 8...600 мм
Все модели обеспечивают высокую надежность. Патентованный гидродинамически-сбалансированный "плавающий" ротор уменьшает требования к обслуживанию прибора. Система самоочистки увеличивает срок непрерывной работы с заданной точностью. Возможность измерения расхода в обоих направлениях. Расходомеры Barton 7200 внесены в Госреестр средств измерений в 2002 году.

Измерительный комплекс идеально подходит для задач коммерческого учета.
