Beta
калибраторы 230/235
Конструктивное
исполнение моделей 230 и 235 характерно для группы Beta-калибраторов,
в которую входят также модели 130, 135, и в значительной степени
320. Многие конструктивные элементы у этих моделей идентичны.
У них единая методология и принципы построения калибровочных и
измерительных схем, что облегчает обучение пользователей, запуск,
наладку и ремонт. Кроме того высокая степень унификации позволяет
легко комплектовать из этих моделей калибровочные минилаборатории.
При значительной универсальности (более 20-ти функций) модели
230 и 235 в определенной степени специализированы в области температурных
измерений и измерений давления.

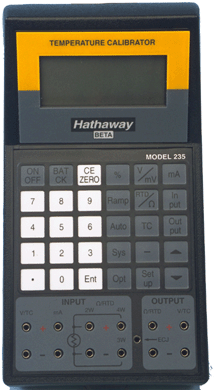

Модель
235 имеет порт для подключения к ЭВМ и обладает почти тем же объемом
функциональных возможностей, что и модель 922 , за исключением
калибровок по частотным сигналам, пульсациям и переменному напряжению,
а также возможности преобразования сигнала и оценки кривизны характеристики.
Модель 230 по оперативным возможностям аналогична модели 235,
за исключением порта для ЭВМ. Генерируемые электрические параметры
на выходе:
По напряжению (выходное сопротивление <5 Ом):
Диапазоны: до 100 mV, до 1 V; до 10 V.
Точность +/-0,005% значения +/-0,005% от шкалы +/-значащая ед.
Разрешение 5 ед.
По току: Диапазон (с помощью подключаемого модуля mA/V):
от 0 до 20 mA, до 50 mA
Точность +/-0,05% от шкалы +/-значащая ед.
Разрешение 1 мкА,
Имитация термометров-сопротивлений в диапазонах входных параметров
прибора в 2-х и 3-х проводных системах.
Генерация оммического сопротивления от 0 до 25/400/1000 ом.
- Точность +/-0,025% от шкалы +/-значащая ед.
- Разрешение (соответственно шкалам) 0,001/0,01/0,1 ома.
- Имитация и калибровка термопар (в диапазонах входных параметров):
Модель 230 - 11 типов;
Модель 235 - 15 типов.
Измеряемое
давление, перепад давления и вакуум
по диапазонам и точностным характеристикам аналогичны модели 922,
т.к. эти измерения реализуются с помощью унифицированных модулей
давления. Измеряемые
электрические параметры на входе (при сопротивлении входа >10
МОм для V, mV и Т/С ; ориентировочно 5 Ом для mA): По напряжению
Диапазоны: до 100 mV, до 1 V; до 10 V. Точность +/-0,005% значения
+/-0,005% от шкалы +/-значащая ед. Разрешение 5 ед. По току Диапазоны:
до 20 mA, до 50 mA
Точность +/-0,005% значения +/-0,005% от шкалы +/-значащая ед.
Разрешение 1 мкА, 10 мкА.
По
техническим характеристикам модель 235 отличает от модели 230
лишь:
- четырехстрочный жидкокристаллический дисплей, расширяющий информационные
и оперативные возможности прибора. несколько более высокая точность
измерения напряжения (V;mV): +/-0,005% RDG +/-0,001% of FS +/-1
digit. увеличение числа калибруемых термопар: дополнительно можно
калибровать термопары типа L; t; M; P
Общие
технические характеристики
Полное сопротивление:
по входу:
Вольты > 10 МОм;
Милливольты > 10 МОм;
Ток 5 Ом, номинал.
по выходу:
Вольты < 5 Ом;
Милливольты < 5 Ом.
Ослабление сигнала:
Синфазного 80 дцБ при 60 Гц;
Нормального вида 40 дцБ при 60 Гц.
Питание,
как автономное (от двух аккумуляторных батарей) не менее 7 часов
работы), так и от сети 120/220 Vac, 50/60 Hz max 1 W через блок
питания-зарядное устройство.
Внешние
условия эксплуатации
Температура, гр. С:
Работы от 0 до 50;
Хранения (с батареями) от- 20 до +60.
Влажность: 10% - 90% без конденсации.
Наличие
у Beta-калибратора модели 235 функции связи с ЭВМ, которая осуществляется
с помощью встроенного в корпус разъёма (порт RS232) позволяет
с помощью программного обеспечения "Master CAL" производить:
- поверку и перекалибровку самого Beta-калибратора ;
- поверку и перекалибровку модулей в режиме, заданным пользователем
и прочие возможности (см. "Master CAL").
Взаимодействие с компьютером значительно повышает технические
характеристики прибора и системы калибровки в целом.
|
|
|
